Analizator mini jest dedykowany do pomiaru w warunkach laboratoryjnych rozkładu wielkości cząstek. Pomiar odbywa się w powietrzu i jest niezależny od właściwości fizycznych i chemicznych mierzonych cząstek.
Przyrząd wyposażony jest w dwa moduły:

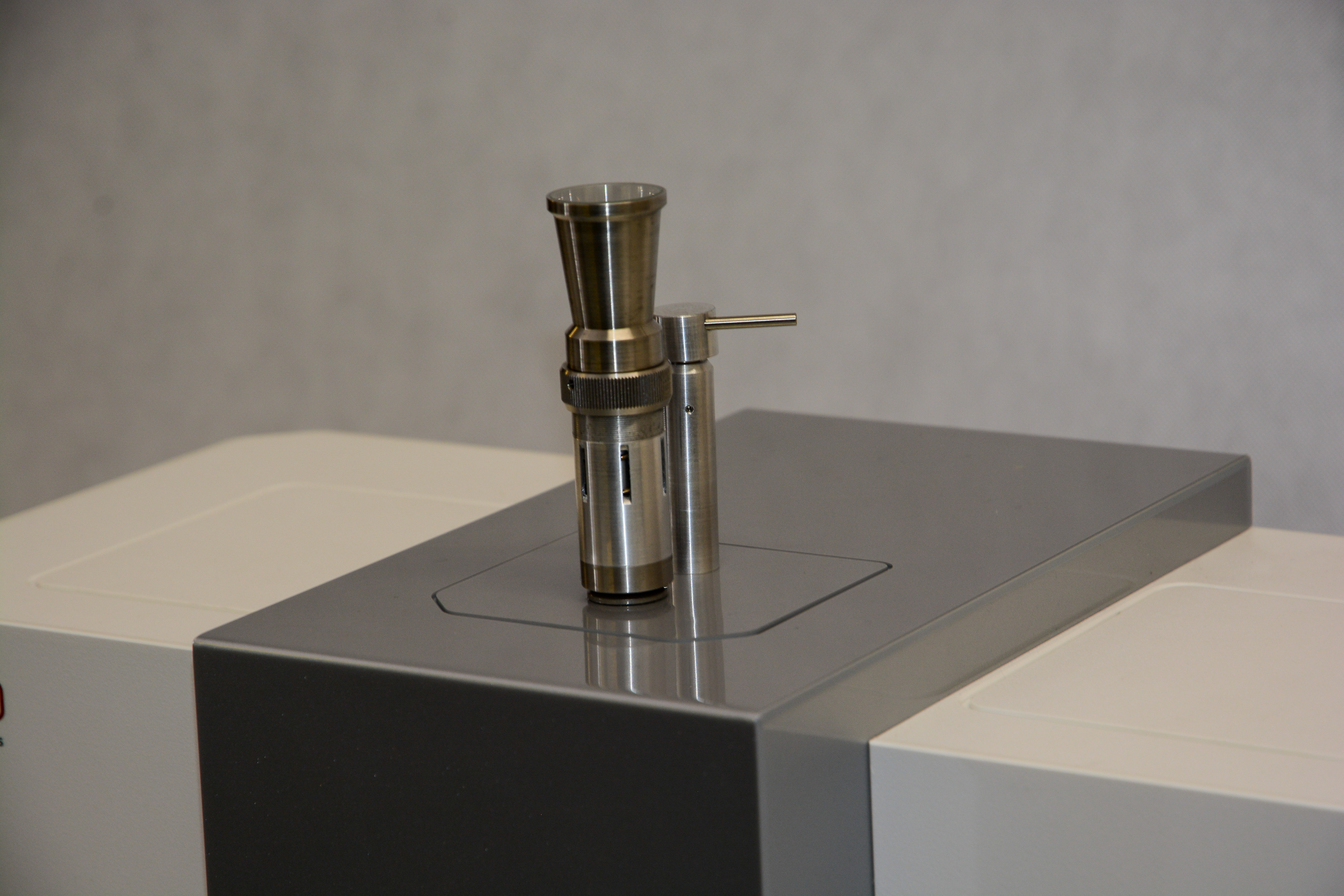

moduł Auto, który dozuje cząstki od 100 μm do 3500 μm,
moduł Ultra, który dozuje cząstki od 0,5 do 400 µm,
To co wyróżnia analizator mini spośród innych urządzeń, to:
prosty i szybki pomiar w powietrzu (sposób dozowania) – nabierasz próbkę, wsypujesz do modułu dozującego i mierzysz. Prościej się nie da!
nie są potrzebne dodatkowe materiały do przygotowania próbek;
umożliwy pomiar materiałów zawilgoconych (przy użyciu modułu Ultra), granulatów i piasków (przy użyciu modułu Auto);
W analizatorze mini nie ma ograniczeń optycznych dla pomiaru pojedynczych małych i dużych cząstek;
bardzo szybki pomiar – wynik analizy po 3-10 minutach od włączenia komputera;
przyrząd idealnie nadaje się do kontroli prowadzonej produkcji w zakresie jakości drobnych proszków;
dzięki zastosowanemu oprogramowaniu możliwa jest pełna symulacja analizy zgodnie z sitami mechanicznymi według metody ELSIEVE (patent Kamika nr PAT.205738);
oprogramowanie pozwala także na wyznaczenie powierzchni właściwej (zgodnej z metodą Blaine'a) badanych substancji (przy znanej mikromorfologii ziaren).
METODA POMIARU
System mini wykorzystuje, stosowaną przez firmę KAMIKA metodę pomiaru w świetle przechodzącym. Więcej informacji jest na stronie Zasady pomiaru wielkości cząstek . Zastosowanie tej metody umożliwiło zaprojektowanie czujnika pomiarowego mierzącego każdą cząstkę.
SPOSÓB POMIARU
Analizator składa się z czujnika pomiarowego [1] i układu pomiarowego [2], z którym zintegrowany jest elektroniczny układ automatycznego dozowania cząstek [3], zapewniający ciągłość pomiaru i kontrolę koncentracji cząstek w przestrzeni pomiarowej. Całością steruje komputer [5].
Elementem wykonawczym w układzie automatycznego dozowania jest sprężarka [4] o specjalnej charakterystyce dopasowanej do płynnej regulacji przepływu powietrza.
Schemat analizatora mini
Do rozdzielania cząstek w procesie dozowania analizatora mini stosuje się moduł ultradźwiękowy [6] w postaci wklęsłego naczynia, w którym dno drga z częstością około 40 kHz i z amplitudą dochodzącą do kilku mm. Zawilgocona substancja podczas wibracji wysusza się, tak, że nawet duża zawartość wilgoci w próbce nie przeszkadza w pomiarach. Dla dozowania możliwie różnorodnych proszków sterowanie amplitudą i ilością impulsów ultradźwiękowych ma około 4000 stanów przejściowych pomiędzy zerem a maksymalnym wzbudzeniem dozownika.
Dla precyzyjnego dozowania niezbędne jest także sterowanie przepływającym powietrzem, które unosi rozdzielone wcześniej cząstki i transportuje je do strefy pomiaru. Sterowanie przepływem powietrza ma około 300 poziomów prędkości. Tak precyzyjny sposób sterowania dozownikiem pozwala szybko (do kilkunastu tysięcy cząstek na sekundę) mierzyć pojedyncze cząstki i uniknąć nakładania się cząstek w strefie pomiaru.
Bardzo użyteczne jest różnorodne oprogramowanie analizatora IPS. Oprócz programu pomiarowego oferowany jest program optymalizacji dowolnego parametru w funkcji granulacji badanego proszku i program przeliczający granulacje w dowolnej kalibracji np. sitowej, aerometrycznej czy sferycznej. Wyniki pomiarów przedstawione są na kolorowych wykresach i w postaci przejrzystych tabel.
ANALIZA SITOWA
Dzięki opatentowanej metodzie ELSIEVE analizator mini pozwala zastąpić pomiary na tradycyjnych sitach, eliminując wszelkie uciążliwości tej metody. Dodatkowo zapewnia następujące zalety:
pomiar jest w 100% zgodny z analizą sitową co zostało również potwierdzone pomiarami mikroskopowymi;
pomiar jest szybki i precyzyjny, także dla drobnych kilkumikronowych cząstek, a wyniki widoczne są natychmiast po zakończonym pomiarze;
automatyzacja pomiarów odciąża personel laboratorium;
raz wykonany pomiar można przeliczyć na dowolny zestaw sit według wymagań klienta lub przełożonych, bez konieczności kolejnych pomiarów;
możliwość przejęcia charakterystyki dotychczasowych sit zapewnia pełną kompatybilność z dotychczasowymi badaniami;
nic nie trzeba ważyć, więc szybkość i wygoda jest nieporównywalna z analizą sitową.
Wyniki pomiaru można porównać z wynikami wzorca otrzymanymi na sitach mechanicznych, które użytkownik wprowadza do programu, według metody ELSIEVE. Wyniki przedstawiane są w formie tabelarycznej oraz w postaci wykresu na którym prezentowany jest rozkład zmierzonej próbki (Volume), rozkład wzorca (Ref) według ustalonych sit oraz przedziały minimalnego (MIN) i maksymalnego (MAX) udziału cząstek na danym sicie.
Analiza sitowa - pomiar, wzorzec i zakres (dostępne oprogramowanie)
Analiza sitowa - pozostałość na sitach (pomiar i wzorzec) (dostępne oprogramowanie)
CHARAKTERYSTYKA
- |
zakres pomiarowy |
0,5 - 3500 µm |
- |
ilość klas pomiarowych |
256 |
- |
źródło światła |
dioda Infrared lub dioda laserowa |
- |
zasilanie |
230 V AC, 50 Hz |
- |
temperatura użytkowania |
278 do 313 K |
- |
ciężar analizatora |
12 kg |
- |
rejestracja i archiwizacja wyników pomiarów |
automatyczna |
- |
sposób komunikacji z komputerem |
LAN z wtyczką RJ-45 |
