PRZEZNACZENIE
METODA POMIARU
Sposób pomiaru analizatora IPS jest złożony i polega na pomiarze najmniejszych cząstek z uwzględnieniem wpływu dyfrakcji laserowej , by dla większych cząstek przejść stopniowo, w sposób ciągły, do pomiaru zmian strumienia promieniowania rozpraszanego przez poruszające się cząstki. W ten sposób uniknięto pewnych wad „dyfrakcji laserowej” stosowanej w pełnym zakresie pomiarowym, gdzie pojedyncze, największe cząstki dają słabe zmiany obrazu dyfrakcyjnego.
W analizatorach IPS nie ma ograniczeń optycznych dla pomiaru pojedynczych małych i dużych cząstek.
Strumień promieniowania w podczerwieni nie tylko identyfikuje wielkość cząstek, ale jeszcze pozwala je precyzyjnie zliczyć w całym zakresie pomiarowym.
Każdej cząstce odpowiada impuls elektryczny proporcjonalny do wielkości cząstki. Zbiór cząstek jest pierwotnie mierzony z podziałem na 4096 klas wymiarowych i przekształcany (kalibrowany) na 256 klas wymiarowych dostępnych dla użytkownika.
SPOSÓB POMIARU

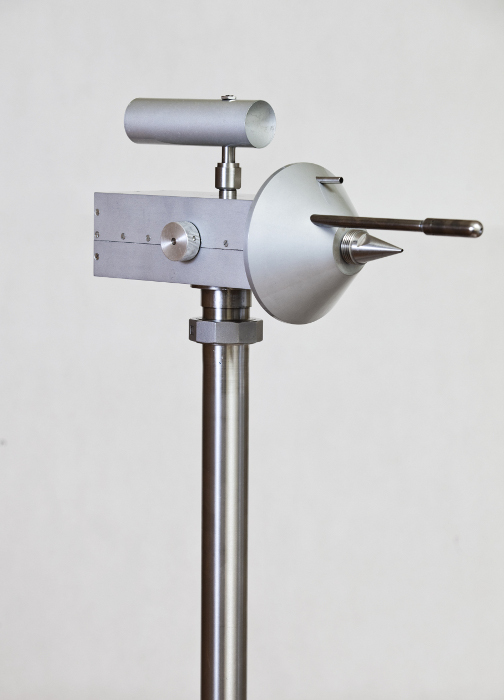

IPS - Q składa się z sondy pomiarowej [1] połączonej ze sprężarką [2] za pomocą sztywnej rury [3], w której prowadzone są dodatkowe przewody elektryczne, zakończone wtyczką [5].
Przewód [6] o długości do kilku metrów łączy sondę pomiarową z elektronicznym układem pomiarowym i sterującym [7].
Układ [7] sterowany jest z komputera typu notebook [9] z pomocą jednometrowego kabla [8]. Układ pomiarowy [7] i komputer [9] zasilane są prądem zmiennym o napięciu 220 V. Opcjonalnie istnieje możliwość zasilania prądem stałym o napięciu 12 V.
W sondzie pomiarowej [1] znajduje się czujnik cząstek [10], z którym zintegrowany jest układ do pomiaru wydatku, rurka Prandtla [11] do pomiaru prędkości oraz czujniki temperatury i wilgotności opływającego sondę powietrza. Sonda [1] wyposażona jest ponadto we wlot [12], filtr [13] i wstępne wzmacniacze elektroniczne [14].
Powietrze przepływające przez filtr [13] zabezpiecza optykę czujnika cząstek [10] przed zabrudzeniem.
Elektroniczny układ pomiarowy i sterujący [7] zapewnia izokinetyczny wlot powietrza do analizatora za pomocą pomiaru prędkości przez rurkę Prandtla [11] i regulację wydatku przez sprężarkę [2].
W przypadku, gdy w powietrzu występuje zbyt wielka koncentracja cząstek, układ automatycznie zaczyna sygnalizować poziom nadmiernej koncentracji cząstek w przestrzeni pomiarowej. Wówczas należy dobrać inną (mniejszą) dyszę wlotową [12]. Wydatek jest mierzony co 0,1 sekundy z dokładności 0,4%. Do obliczania wartości wydatku uwzględnia się wpływ temperatury. Objętość wyliczona jest z sumy chwilowych wydatków. Zmiany wydatku nie wpływają na dokładność pomiaru zassanej objętości.
CHARAKTERYSTYKA
- | zakres pomiarowy | 0,4 - 300 µm |
- | ilość klas pomiarowych | 256 |
- | źródło światła | dioda Infrared lub dioda laserowa |
- | zasilanie | 230 V AC, 50 Hz |
- | temperatura użytkowania | 278 do 313 K |
- | zgodność z normami |
KOMPLETACJA
- | główny moduł elektroniczny IPS |
- | sonda pomiarowa |
- | zestaw kabli |
- | komputer typu notebook |
- | zestaw oprogramowania w środowisku MS Windows |
- | walizka transportowa |
Dostarczamy kompletne, gotowe do użytku urządzenia i systemy pomiarowe. Jako producent zapewniamy pełne szkolenie, wsparcie techniczne oraz serwis gwarancyjny i pogwarancyjny.
