Analizator AWK Fiber

Pomiar wielkości i kształtu włókien drzewnych w trzech wymiarach - prosty, szybki, automatyczny, powtarzalny

PRZEZNACZENIE

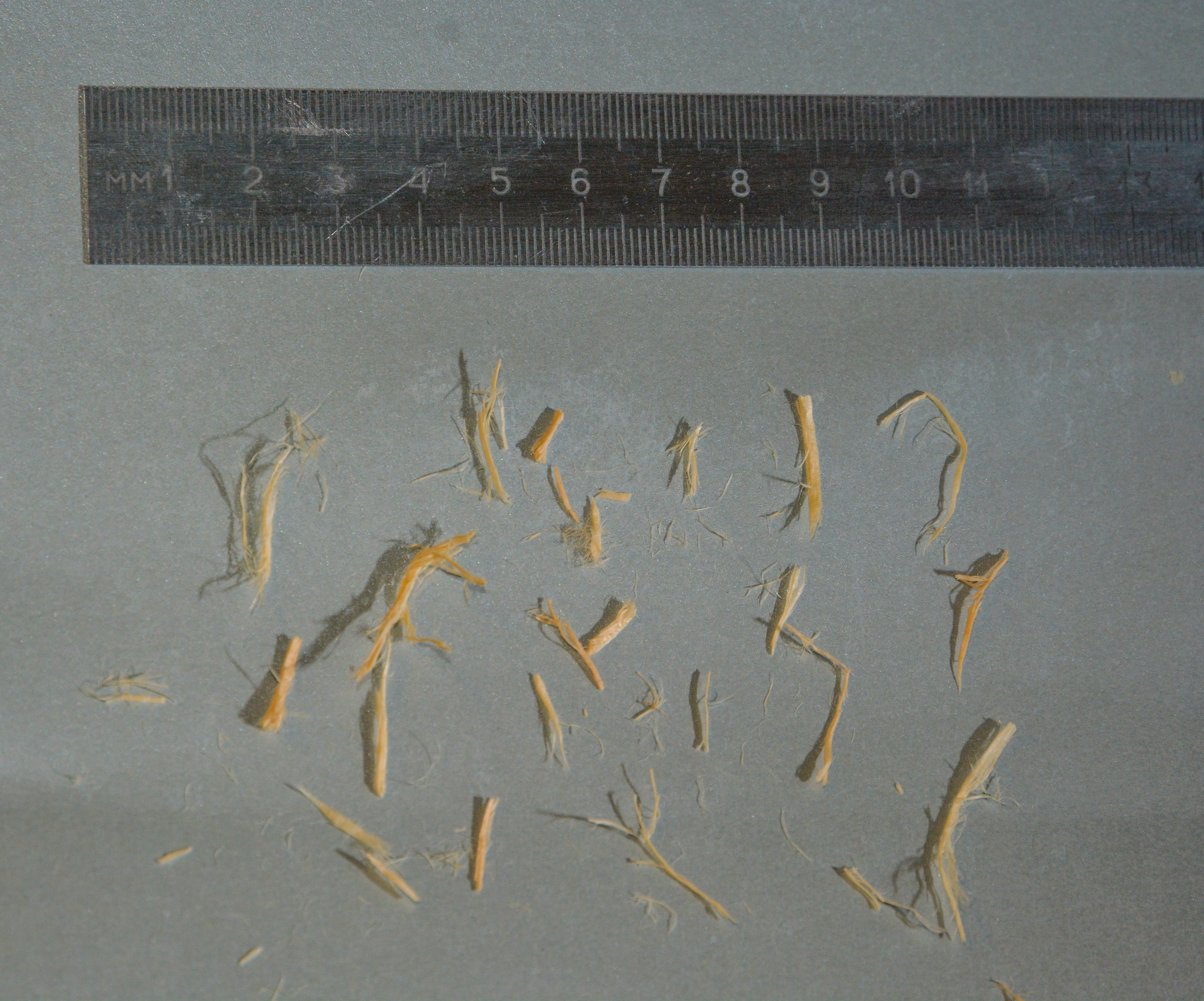

• pomiar włókien drzewnych z dedykowanym systemem dozowania - precyzyjne rozdzielenie włókien;

• czas pomiaru 50 000 włókien ~ 4 minuty;

• każde włókno mierzone oddzielnie w trzech wymiarach;pomiar w powietrzu;

• podwójny pomiar optyczny, trzeci wymiar mierzony czasem przelotu;

• pomiar kalibrowany na 256 równych klas wymiarowych lub od 2 do 11 dowolnych klas (sit) ustalonych przez użytkownika;analiza koincydencji;

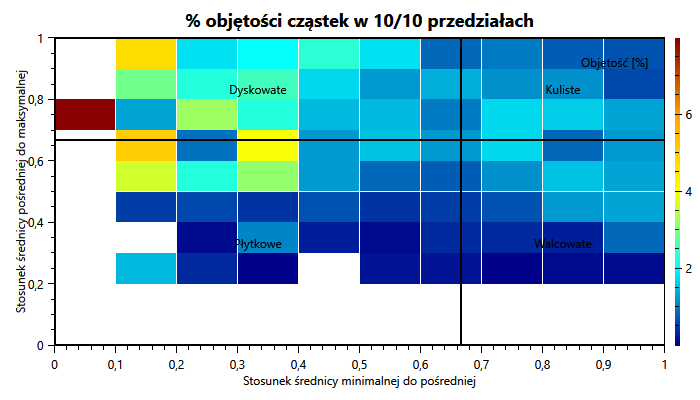

• analiza kształtu wg klasyfikacji Zingga.

SPECYFIKACJA

• automatyczny system dozowania dedykowany do włókien drzewnych;

• dwa czujniki pomiarowe z diodami Infrared;

• moduł wspomagania aerodynamicznego;

• elektroniczny blok pomiarowy;

• sonda wykonana ze stali nierdzewnej;

• komputer typu notebook z oprogramowaniem.

METODA POMIARU

Nasza metoda pomiarowa bazuje na teorii optyki geometrycznej i polega na pomiarze cząstek w równoległej wiązce światła. Analizowane cząstki, poruszające się w powietrzu lub cieczy, powodują osłabienie strumienia świetlnego rejestrowane przez fotodiodę. Miarą wielkości tego osłabienia jest amplituda sygnału elektrycznego uformowanego przez układ elektroniczny. Amplituda impulsu odpowiada maksymalnemu wymiarowi cząstki w kalibracji sferycznej. Po kalibracji sitowej zgodnej z metodą Elsieve (Patent RP nr 205738), zbiór cząstek może być przedstawiony zgodnie z tradycyjną metodą pomiaru na sitach mechanicznych. Na rysunku poniżej przedstawiono schemat stosowanej przez nas metody pomiarowej.

Przestrzeń pomiarowa czujnika jest ukształtowana przez układy optyczne A, B do której z nadajnika emitowane jest światło w zakresie bliskiej podczerwieni. Rozmiar przestrzeni pomiarowej może być dobrany do konkretnych potrzeb, dlatego też możemy mierzyć dowolnie duże cząstki.

W metodzie KAMIKA mierzone są wszystkie cząstki z próbki. Dzięki temu wyniki pomiaru są rzeczywiste i uwzględniają w rozkładzie każdą, nawet największą cząstkę. Pomiar jest szybki, cyfrowy - mierzona jest cząstka po cząstce.

Obróbkę sygnału realizujemy przy pomocy techniki cyfrowej używając przetwornika A/C IPS o częstotliwości do 12 MHz i rozdzielczości do 12 bitów. Każde ziarno, poruszające się w przestrzeni pomiarowej, skanowane jest od kilkunastu do kilkuset razy w zależności od swojej wielkości. Przy takiej częstotliwości przetwornika można z dokładnością do 1% określić amplitudę impulsu, co jest równoznaczne z dokładnością pomiaru wielkości (maksymalnego wymiaru) cząstki.

Wszystkie przyrządy wyposażone są w urządzenia do automatycznej rejestracji i archiwizacji wyników pomiarów w celu ich dalszej analizy.

Przyjazne oprogramowanie

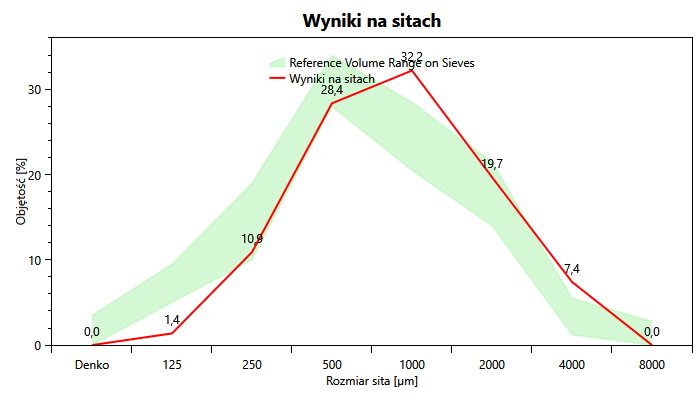

• Rozkład frakcji wg zadanych sit z uwzględnieniem wartości z sit mechanicznych.

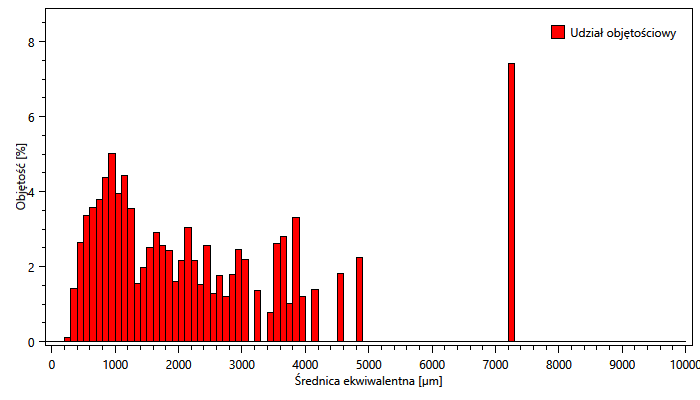

• Graficzne i tabelaryczne przedstawienie rozkładu cząstek mierzonych w trzech wymiarach.
• Opis próbki dostosowany do wymagań Klienta.

CHARAKTERYSTYKA

Analizator AWK Fiber - ulotka
