Analizator AWK 3D

PRZEZNACZENIE



  • Pomiar trójwymiarowy.

  • Do pomiaru w warunkach laboratoryjnych uziarnienia materiałów sypkich np. surowców mineralnych (drobnych kruszyw, żwiru, grubych piasków) węgla, nasion roślin oraz granulatów spożywczych i tworzyw sztucznych) od 0,5 do 31,5 mm.

  • Do pełnej symulacji pomiarów według sit mechanicznych.

  • Do optymalizacji procesu mielenia czy doboru mieszanek.

  • Do określania kształtu ziaren.





METODA POMIARU



Przyrząd składa się z dwóch skrzyżowanych pod kątem prostym optycznych przyrządów pomiarowych, które jednocześnie mierzą przelatującą przez przestrzeń pomiarową cząstkę. Taki przyrząd można było zbudować dzięki innowacyjnej technologii pomiarowej i cyfrowemu przetwarzaniu wyników pomiarów optycznych oferowanych przez firmę KAMIKA. Strumień promieniowania podczerwonego w optycznym przyrządzie pomiarowym jest rozpraszany przez przelatujące ziarna. Po pomiarze cząstek jest kalibrowany (przeliczany) na dowolną ilość klas wymiarowych.



BUDOWA ANALIZATORA



Analizator AWK 3D jest wyposażony w elektroniczny blok pomiarowy, do którego podłączone są dwa niezależne tory pomiarowe wielkości cząstek, łącznie z licznikiem pomiarów, co daje możliwość określania kształtu cząstek w trzech wymiarach.



Analizator jest podłączony do komputera przez złącze RJ-45. Proces pomiarowy sterowany jest automatycznie po wprowadzeniu danych z klawiatury komputera.

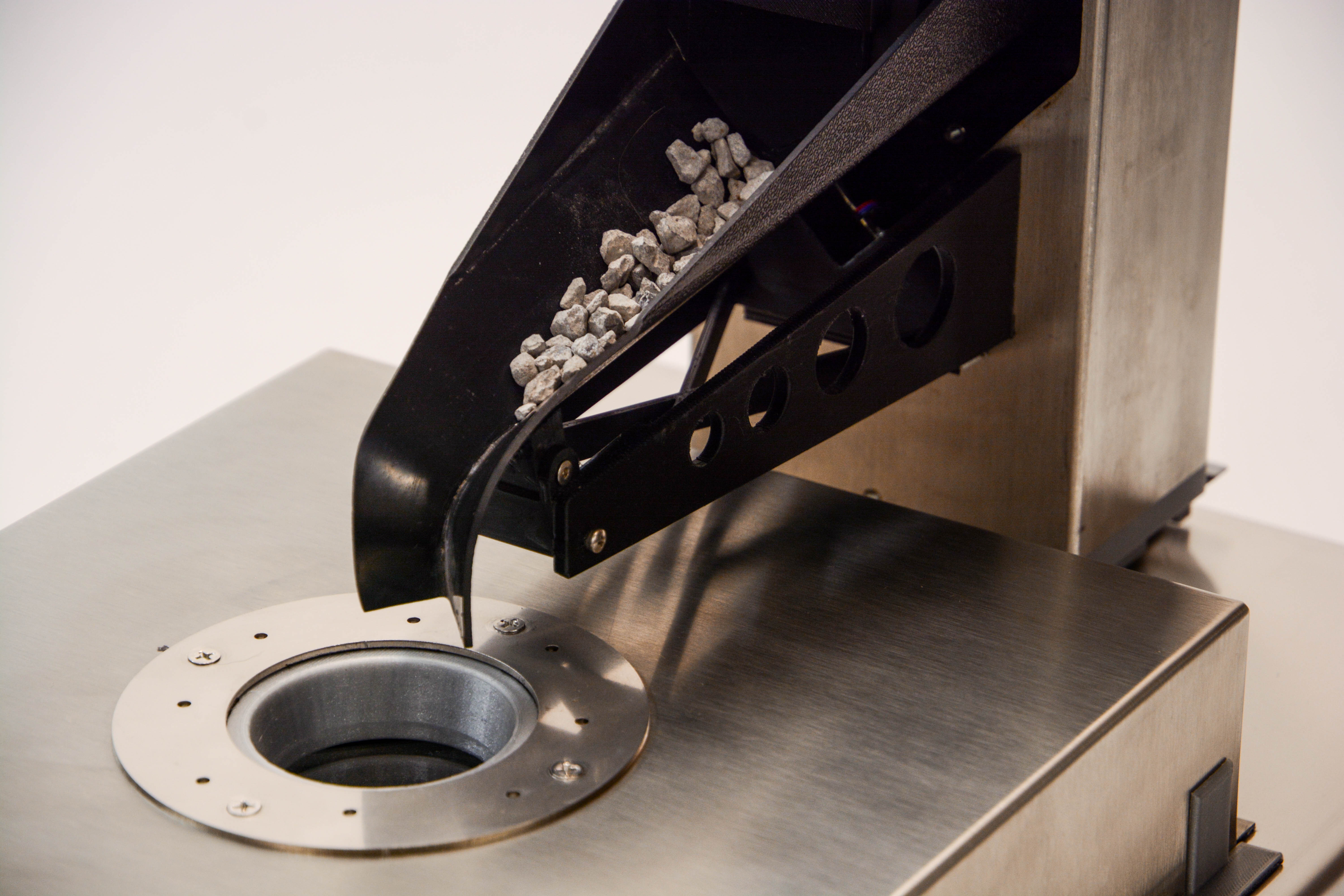

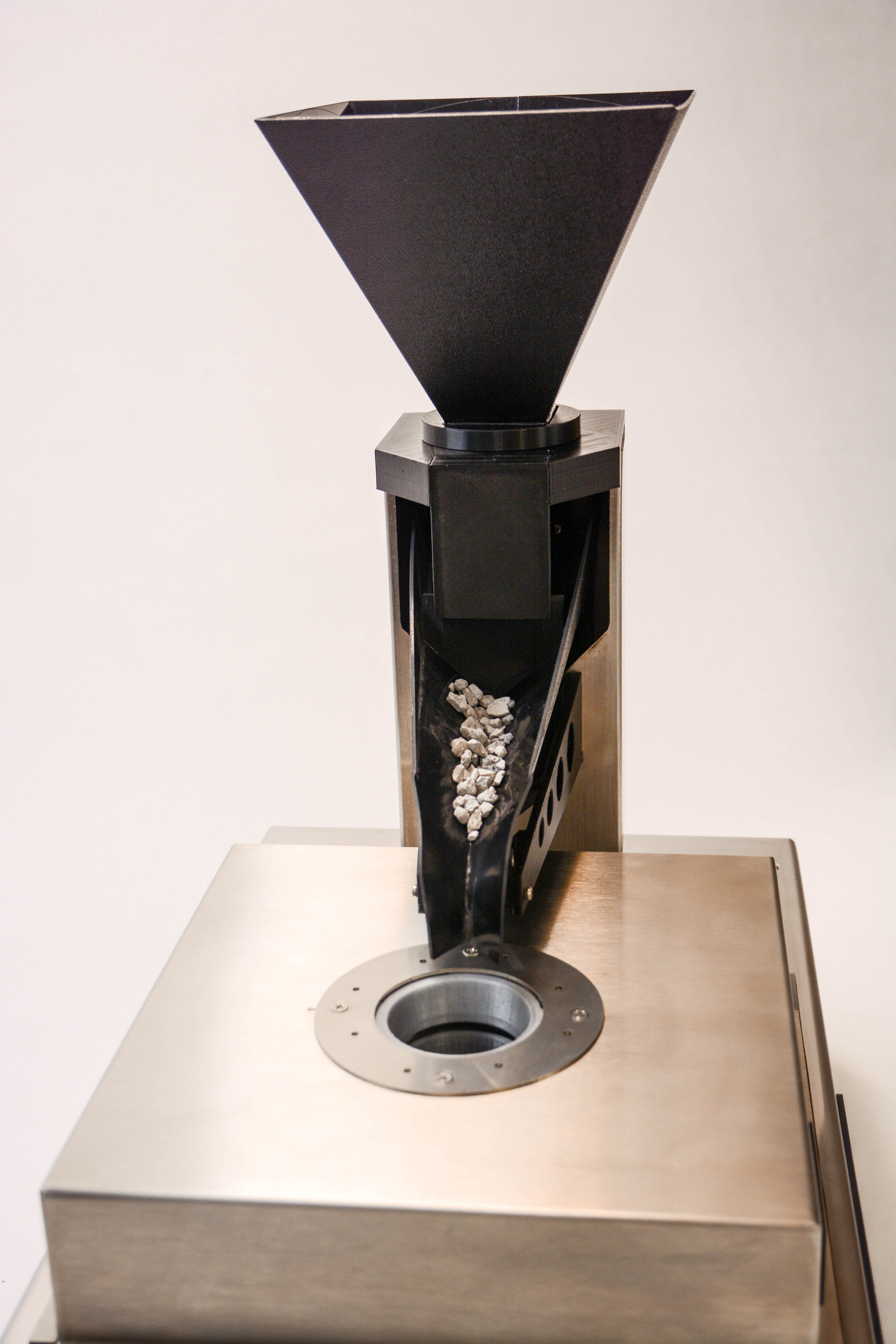

Układ dozujący [2] składa się z modułu dozującego z drgającą rynną. Drgania powoduje wirujący silniczek elektryczny. Do rynny cząstki podawane są z lejka zasypowego [3].

Dozownik przesypuje cząstki z lejka przez czujnik pomiarowy cząstek do szuflady [4] znajdującej się pod sondą pomiarową [1]. Po zakończonym pomiarze analizator automatycznie kończy dozowanie i opracowuje wyniki, które w pełni symulują pomiary według sit mechanicznych.





Wykres analizy sitowej, pomiar, wartość referencyjna, zakres pomiarowy min-max

Porównanie wyników analizy sitowej



Analiza kształtu cząstek - wyniki wg klasyfikacji Zingg. Obliczenie udziału kul, walców, dysków i płytek





CHARAKTERYSTYKA



-

 zakres pomiarowy

0,5 - 31,5 mm

-

 ilość klas pomiarowych

 256

-

 źródło światła

 dioda Infrared

-

 zasilanie

 230 V AC, 50 Hz

-

 temperatura użytkowania

 253 do 400 K

-

powierzchnia pomiarowa

3 600 mm2



KOMPLETACJA





-

 analizator z sondą z kominkiem

-

 dozownik z lejkiem

-

 zestaw kabli

-

 system rejestracji danych (typu komputer)

-

 zestaw oprogramowania w w środowisku MS Windows



Dostarczamy kompletne, gotowe do użytku urządzenia i systemy pomiarowe. Jako producent zapewniamy pełne szkolenie, wsparcie techniczne oraz serwis gwarancyjny i pogwarancyjny.



DOKUMENTY



Analizator AWK 3D - ulotka

"Automatyczna analiza wielkości i kształtu ziaren 3D z zastosowaniem analizatorów optyczno-elektronicznych"

"Pomiar  granulacji surowców w mineralurgii przy użyciu nowoczesnych elektronicznych urządzeń pomiarowych"

"Optyczno-elektroniczny sposób określania składu granulometrycznego gruntów i możliwości zastosowania w geologii inżynierskiej"
